UPS与柴油发电机配置方法有哪几种
发布时间：2020-05-26 10:26浏览次数：
在UPS和发电机的匹配使用中，只需要配置少量备用电池就可以在切换时使用UPS。发电机和市政电源之间的转换可以手动完成，也可以设置自动开关设备（ATS)。当电源发生故障时，自动切换设备（ATS)将自动切换到发电机端，并在一定时间延迟（可根据用户的需要设置）后自动启动，以提供电源支持。
在实际应用中，根据不同用户对供电系统可用性的不同要求，UPS和发电机的配置方式不尽相同，一般分为单机方式、并联方式等，各种方法各有特点，分别介绍了以下几种方法：
a.单机运行配置
根据实际负载功率，选择匹配的UPS单机运行方式，供电系统的结构图如下：
UPS与发电机的匹配配置方案
这种配置的特点是：
1.性价比高，虽然供电系统的可用性一般，但系统的组成简单、经济。
2.一般来说，没有必要考虑以后系统的容量扩展，也没有必要使用利用率高的并行UPS设备。
3.该系统有一个单一的故障点。
该系统的主要组成部分是：
1。UPS主机：UPS主机实现对负载的高质量供电，无论输入电源是否存在，市电运行与电池运行之间的转换不存在输出中断；具有内置的静态旁路系统，提高UPS的可用性；同时，通过维护旁路开关的运行，实现UPS停机维护时的不间断供电。
二。后备电池组+电池直流断路器：备用电池是电力中断后负载电源的能量来源，其存储的能量通过UPS逆变器提供给负载。电池断路器主要保护电池组不受过电流和开路的影响，避免电池损坏和UPS故障扩展。此外，在蓄电池的维护和更换过程中，人为地断开了断路器的连接，保证了维修人员的安全运行。

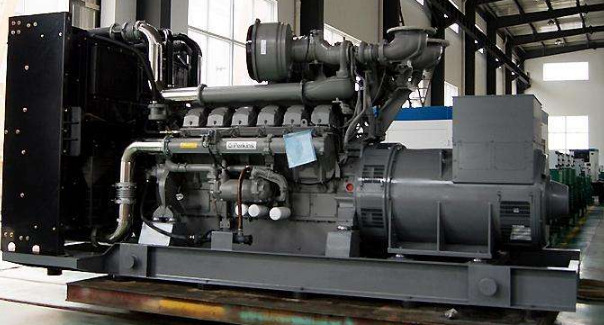

3.柴油发电机：在大功率UPS系统中，长后备时间所需的电池配置往往是一个大面积、高投资的方案，因此经常考虑柴油发电机加UPS的方案；即使引入双市场电源，后备柴油发动机仍可作为最后的后备手段，与大容量备用电池组相比，性能与价格的比率更高。
在发电机与市政电源的转换中，还可以建立自动开关设备（ATS)，发电机的容量比与UPS配置的关系往往是由于UPS的谐波反馈、负载电流的突然变化等干扰，发电机的容量是UPS最大负荷的2≤3倍，同时还应考虑发电机的其他负荷系数来确定其容量。
4.其他：包括相关投入、产出分配制度。
b.冗余并行配置
当单机系统的可用性不能满足要求时，通常使用两个或多个相同功率的UPS并联运行，以提高并联系统的可靠性。
